Planet Igs-10020hpt Switch Industrial Poe

Descripción

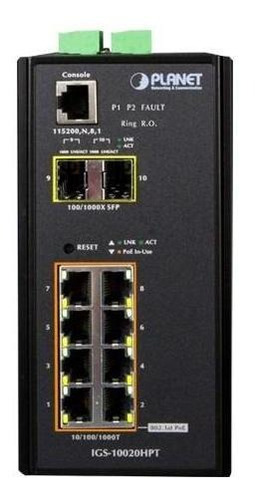

IGS-10020HPT proporciona hasta 8 puertos PoE +, interfaz de alimentación en línea, puede construir fácilmente un sistema de alimentación central controlado IP teléfonico, sistema de cámaras IP, o grupo de punto de acceso inalámbrico para la red industrial. Por ejemplo, 8 cámaras PoE IP o puntos de acceso inalámbricos se pueden instalar fácilmente en la esquina en el entorno industrial para las demandas de vigilancia o una red de roaming inalámbrico. Sin la limitación de la potencia-socket, el IGS-10020HPT hace que la instalación de cámaras IP o punto de acceso inalámbrico más fácil y eficiente.   Especificaciones de hardware Puertos de Cobre 8 puertos 10 / 100/1000Base-T RJ-45 Auto-MDI/MDI-X SFP / ranuras Mini-GBIC 2 interfaces 1000Base-SX/LX/BX SFP (Port-9 y Port-10)  Compatible con 100Base-FX SFP Consola Puerto serie 1 x RJ-45 a RS-232 (115.200, 8, N, 1) Arquitectura del conmutador Store-and-Forward La estructura de conmutadores 20 Gbps / no-bloqueo Rendimiento (paquetes por segundo) Paquete 14.8Mpps @ 64Bytes Tabla de direcciones 8K de entradas, aprendizaje de direcciones automática de la fuente y el envejecimiento Compartir datos Buffer 4Mbits CONTROL DE FLUJO IEEE 802.3x Pausa Marco para Full-Duplex  La contrapresión para Half-Duplex Jumbo Frame 9 kbytes Botón de reinicio <5 sec: System reboot  > 5 sec: defecto de fábrica Protección ESD 6KV DC Protección EFT 6KV DC Recinto Caja IP30 de aluminio del metal Instalación Kit de carril DIN Kit de montaje en pared y Conector Bornero 6 pines para entrada de alimentación  Pin 1/2 para la alimentación 1; Pin 3/4 para alarma de fallo; Pin 5/6 para Power 2  Bornero de 6 pines para DI / DO interfaz  Pin 1/2 para DI 1 y 2; Pin 3/4 para DO 1 y 2; Pin 5/6 de GND Alarma Una salida de relé de fallo de alimentación. Relé de alarma actual capacidad de transporte: 1A @ 24V CC DI / DO 2 entrada digital (DI):  ¦ Nivel 0:-24V ~ 2.1 V (± 0,1 V)  ¦ Nivel 1: 2.1 V ~ 24 V (± 0,1 V)  . ¦ Carga de entrada a 24V DC, 10mA max  2 salida digital (DO) : Colector abierto de 24 VCC, 100 mA máx. Indicador LED Sistema:  ¦ Fuente 1 (Verde)  ¦ Power 2 (Verde)  ¦ Fallo Alarma (Verde)  ¦ Anillo (Verde)  ¦ Anillo Propietario (verde)  por 10/100/1000T RJ-45 Puertos:  PoE ¦ En uso (Naranja)  ¦ LNK / ACT (verde)  por interfaz SFP:  ¦ 1000 (naranja)  ¦ LNK / ACT (verde) Dimensiones (W x D x H) 152 x 107x 72 mm Peso 1684g Requisitos de alimentación DC 48V Consumo de energía 31,9 vatios / 108.78BTU (carga completa sin la función PoE)  306 Vatios / 1043.46BTU (carga completa con la función PoE) Power Over Ethernet PoE estándar IEEE 802.3af / IEEE 802.3af Power over Ethernet / PSE PoE Tipo de fuente de Fin-Span Salida de alimentación PoE Por puerto 56V DC, 350mA. Max. 15.4 vatios (IEEE 802.3af)  por puerto 56V DC, 590 mA. Max. 30 vatios (IEEE 802.3af) Asignación de los pines de alimentación 1/2 (+), 3/6 (-) Presupuesto de alimentación PoE 270W máximo (depende de la potencia de entrada) Max. número de Clase 2 PD 8 Max. número de la clase 3 PD 8 Max. número de Clase 4 PD 8 Layer 2 Función Interfaces de administración básicas Console, Telnet, navegador Web, SNMP v1, v2c Asegure Interfaces de administración SSH, SSL, SNMP v3 Configuración del puerto Desactivación de puertos / activar  Auto-Negociación a 10/100/1000Mbps selección del modo de dúplex completo y medio  de control de flujo activar / desactivar  el control de modo de ahorro de energía Estado del puerto Visualice el modo de cada puerto duplex velocidad, estado del enlace, estado de control de flujo,  el estado de negociación automática Port Mirroring TX / RX / Ambos  1-1 Monitor VLAN 802.1Q Tagged VLAN basada, hasta 255 grupos VLAN  Q-in-Q túnel  Private VLAN Edge (PVE)  MAC-VLAN basada en  protocolo VLAN basado en  VLAN de voz  MVR (Multicast VLAN Registration)  Hasta 255 grupos de VLAN, de los 4.094 IDs de VLAN Link Aggregation IEEE 802.3ad LACP / estático Trunk  Soporta 5 grupos de apoyo tronco de 8 puertos QoS Clasificación del tráfico según, prioridad estricta y WRR  prioridad 8-Nivel para la conmutación  ¦ Número de puerto  ¦ prioridad 802.1p  ¦ 802.1Q VLAN tag  campo DSCP / TOS ¦ en paquetes IP IGMP Snooping IGMP (v1/v2/v3) Snooping, hasta 255 multicast Grupos  compatibilidad con el modo IGMP MLD Snooping MLD (v1/v2) Snooping, hasta 255 grupos de multidifusión  compatibilidad con el modo MLD Querier Lista de Control de Acceso IP-Based ACL / ACL basada en MAC  Hasta 123 entradas Control de Ancho de Banda Por el control de ancho de banda del puerto  del ingreso: 500Kb ~ 1000Mbps  Egreso: 500Kb ~ 1000Mbps SNMP MIB RFC-1213 MIB-II  IF-MIB  RFC-1493 Puente MIB  RFC-1643 Ethernet MIB  RFC-2863 Interface MIB  RFC-2665 Ether-Like MIB  RFC-2819 RMON MIB (Grupo 1, 2, 3 y 9)  RFC-2737 Entidad MIB  RFC-2618 RADIUS Client MIB  RFC 2933 IGMP-STD-MIB  RFC3411 SNMP-Marcos-MIB  IEEE 802.1X PAE  LLDP  MAU-MIB Normas Conformidad Cumplimiento del Reglamento FCC Parte 15 Clase A, CE Pruebas de Estabilidad IEC60068-2-32 (Caída libre)  IEC60068-2-27 (Choque)  IEC60068-2-6 (Vibración) Cumplimiento de los estándares IEEE 802.3 10Base-T  IEEE 802.3u 100Base-TX/100Base-FX  IEEE 802.3z Gigabit SX / LX  IEEE 802.3ab Gigabit 1000T  IEEE 802.3x control de flujo y presión Volver  tronco IEEE 802.3ad Puerto con LACP  IEEE 802.1D Spanning Tree Protocol  IEEE 802.1 w Rapid Spanning tree protocol  IEEE 802.1s Multiple Spanning tree protocol  IEEE 802.1p Clase de servicio  IEEE 802.1Q VLAN Tagging  IEEE 802.1x Autenticación de red Puerto de control  IEEE 802.1ab LLDP  IEEE 802.3af Power over Ethernet  IEEE 802.3af Power over Ethernet  RFC 768 UDP  RFC 793 TFTP  RFC 791 IP  RFC 792 ICMP  RFC 2068 http  RFC 1112 IGMP versión 1  RFC 2236 IGMP versión 2 Cumplimiento de los estándares IEEE 802.3 10Base-T  IEEE 802.3u 100Base-TX/100Base-FX  IEEE 802.3z Gigabit SX / LX  IEEE 802.3ab Gigabit 1000T  IEEE 802.3x control de flujo y presión Volver  tronco IEEE 802.3ad Puerto con LACP  IEEE 802.1D Spanning Tree Protocol  IEEE 802.1 w Rapid Spanning tree protocol  IEEE 802.1s Multiple Spanning tree protocol  IEEE 802.1p Clase de servicio  IEEE 802.1Q VLAN Tagging  IEEE 802.1x Autenticación de red Puerto de control  IEEE 802.1ab LLDP  IEEE 802.3af Power over Ethernet  IEEE 802.3af Power over Ethernet  RFC 768 UDP  RFC 793 TFTP  RFC 791 IP  RFC 792 ICMP  RFC 2068 http  RFC 1112 IGMP versión 1  RFC 2236 IGMP versión 2 Medio ambiente Temperatura de funcionamiento -40 ~ 75 grados C Temperatura de almacenamiento -40 ~ 85 grados C Humedad 5 ~ 95% (sin condensación)
